Предназначен для стрельбы по танкам, самоходным артиллерийским установкам и другим бронированным целям. Может применяться для стрельбы из 100-мм танковых пушек Д-10Т, Д-10С, Д-10ТГ, Д-10Т2С, буксируемых пушек БС-3.
Состав выстрела
- бронебойно-трассирующий остроголовый снаряд 53-БР-412Д с бронебойным и баллистическим наконечниками, с донным взрывателем МД-8 или ДБР-2 и трассером №7
- латунная гильза с капсюльной втулкой КВ-13 или КВ-13У
- метательный заряд
Характеристики
Масса выстрела – 30,4 кг
Масса снаряда со взрывателем – 15,88 кг
Длина снаряда со взрывателем – 440 мм
Масса метательного заряда – 5,5 кг
Масса ящика с двумя выстрелами – 84 кг
Начальная скорость снаряда - 887 м/с
Дальность прямого выстрела по цели высотой 2 м - 1070 м.
Бронепробиваемость по нормали к броне / под углом 30 град. от нормали
- 500 м - 200 / 150 мм
- 1000 м - 185 / 140 мм
- 1500 м - 170 / 130 мм
- 2000 м - 155 / 120 мм
- 3000 м - 125 / 100 мм

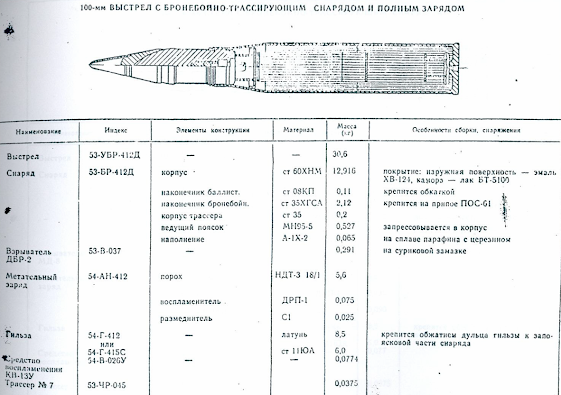

Устройство выстрела

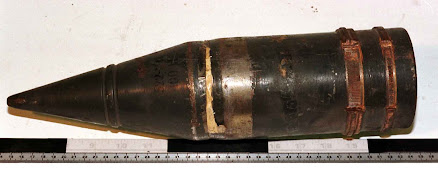

Окончательно снаряженный бронебойно-трассирующий снаряд БР-412Д состоит из корпуса остроголовой формы, разрывного заряда, взрывателя (ДБР-2 с трассером №7). Могут встретиться снаряды, в донную часть которых ввинчен взрыватель МД-8 и отдельно трассер №7.
На корпусе расположены два ведущих пояска. На цилиндрической части корпуса имеется центрирующее утолщение. На головной части корпуса снаряда специальным припоем закреплен стальной бронебойный наконечник, на котором в свою очередь закреплен с помощью закатки в специальные канавки баллистический наконечник, изготовленный из листовой стали.
Баллистический наконечник служит для придания снаряду обтекаемой формы, а бронебойный – для предохранения корпуса снаряда от разрушения в момент встречи с броней.
В камору корпуса запрессован разрывной заряд из вещества A-IX-2 (61 грамм).
В донную часть корпуса ввинчен на суриковой замазке донный взрыватель ДБР-2. Для обеспечения герметизации и предотвращения прорыва пороховых газов во внутреннюю полость снаряда между взрывателем и корпусом проложено свинцовое кольцо, которое обжимается корпусом взрывателя при завинчивании последнего. Взрыватель закернен в снаряде по стыку корпуса снаряда и взрывателя.
Метательный заряд размещен в гильзе. В верхней части заряда размещается флегматизатор, уменьшающий разгар ствола. Поверх заряда в гильзу укладывается размеднитель в виде мотка свинцовой проволоки.
Гильза может быть изготовлена из латуни Л-72, из кремнистой латуни ЛК-75-05, из стали.
Действие выстрела
При выстреле газы боевого заряда воспламеняют трассирующий состав, при горении которого снаряд на полете оставляет за собой трассу красного цвета. При попадании снаряда в броню баллистический и бронебойный наконечники разрушаются, а остроголовый корпус пробивает броню и от действия взрывателя разрывается за броней. Корпус снаряда дробится на осколки, которые вместе с осколками брони поражают экипаж и агрегаты машины. Поражающее действие экипажу наносит также взрывная волна.
Упаковка
Два выстрела упаковываются в деревянный ящик. Масса ящика с двумя выстрелами – 84 кг.
Источники:
2. Боеприпасник.
