Предназначен для стрельбы по неподвижным и движущимся со скоростью до 60 км/ч бронированным целям, огневым точкам и другим целям. Наведение ракеты производится по лазерному лучу. Применяется для стрельбы из 100-мм нарезных танковых пушек Д-10Т2С, установленных на танках, оснащенных КУВ 9К116-1 "Бастион". Принят на вооружение в 1983 г.
История
В 1981 году на вооружение сухопутных войск СССР был принят комплекс 9К116 "Кастет" с управляемой по лазерному лучу ракетой, выстреливаемой из ствола 100-мм противотанковой пушки Т-12. Комплекс был разработан коллективом тульского КБП во главе с А.Г.Шипуновым.
Еще до завершения отработки комплекса "Кастет" было принято решение развернуть разработку унифицированных с ним комплексов управляемого вооружения для танков Т-54, Т-55 и Т-62. Практически одновременно разрабатывались два комплекса 9К116-1 "Бастион", совместимый со 100-мм нарезными пушками семейства Д-10Т танков типа Т-54/55 и 9К116-2 "Шексна", предназначенный для танков Т-62 с 115-мм гладкоствольными пушками У-5ТС. Ракета 9М117 заимствована от комплекса "Кастет" без изменений, при этом в комплексе "Шексна" она оснащалась опорными поясами для обеспечения устойчивого движения по стволу 115-мм калибра. Изменения коснулись в основном гильзы с метательным зарядом, перепроектированным под каморы этих орудий.
В результате в сжатые сроки при относительно небольших затратах были созданы условия для модернизации танков третьего поколения, обеспечивающей многократное повышение боевой эффективности и в значительной мере уравнивающей огневые возможности их модернизированных образцов - Т-55М, Т-55МВ, Т-55АМ, Т-55АМВ, Т-55АД, Т-62М, Т-62МВ на больших дистанциях стрельбы с танками четвертого поколения.
Разработка танковых комплексов была завершена в 1983 году.
В дальнейшем комплексы "Бастион" и "Шексна" послужили основой для создания комплекса 9К116-3 "Басня" управляемого вооружения боевой машины пехоты БМП-3. В настоящее время в АК "Туламашзавод" освоено серийное производство модернизированной ракеты 9М117М с тандемной кумулятивной боевой частью способной пробивать реактивную броню современных и перспективных танков
На западе комплекс получил обозначение AT-10 "Sabber".
Состав выстрела
- управляемая ракета 9М117
- гильза
- электровоспламенитель 9Х436 (ЭВ-ЗД-11)
- вышибной заряд 9Х930
- воспламенитель 9Х295 вышибного заряда
- втулка
Характеристики:
Масса выстрела - 25 кг
Масса ракеты - 18,8 кг
Длина ракеты - 1092 мм
Размах лопастей ракеты - 260 мм
Бронепробиваемость:
- по нормали к броне - 550...600 мм
- под углом 60 град. от нормали к броне - 275 мм
Дальность стрельбы:
- максимальная - 4000 м
- минимальная - 100 м
Максимальная скорость полета ракеты - 370 м/с
Время полета ракеты на максимальную дальность - 13,5 с
Интервал температур боевого применения - от -50 до +50 град. С
Описание конструкции

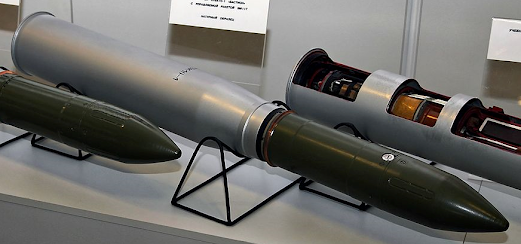

Выстрел 3УБК10-1 состоит из следующих основных частей: управляемой ракеты 9М117, гильзы, вышибного заряда, воспламенителя 9Х295 вышибного заряда, электровоспламенителя 9Х436 (ЭВ-ЗД-11) и втулки. На ракете с помощью гайки закреплен поясок, предназначенный для обтюрации газов вышибного заряда.
Управляемая ракета 9М117 состоит из следующих основных частей: блока рулевого привода с аэродинамическими рулями, кумулятивной боевой части 9Н136М, маршевой двигательной установки, аппаратурного отсека с оперением и поддона.
Боевая часть 9Н136М состоит из кумулятивного заряда, корпуса, розетки, колодки и ПИМ 9Э256.
Кумулятивный заряд предназначен для формирования кумулятивной струи и состоит из двух шашек, медной воронки и линзы. Шашки изготовлены из окфола.
Маршевая двигательная установка состоит из корпуса с крышками, в котором размещены маршевый заряд 9Х919, состоящий из основного заряда и таблеток, воспламенитель 9Х296, электровоспламенитель 9Х436 (ЭВ-ЗД-11).
Основной заряд представляет собой одноканальную шашку, бронированную по наружной поверхности.
На рисунке: 1 — рули; 2 — боевая часть 9Н136М; 3 — сопло маршевого РДТТ; 4 — маршевый РДТТ; 5 — аппаратура управления; 6 — приёмник лазерного излучения; 7 — крылья; 8 — гильза; 9 — ведущий пояс; 10 — центрирующее кольцо; 11 — решетчатая обечайка; 12 — метательный заряд; 13 — днище с детонатором.
Аппаратурный отсек состоит из блока стабилизаторов, блока питания с батареей Т-444, электронной аппаратуры, блока связи, гирокоординатора 9Б827 и газовых замыкателей.
Вышибной заряд 9Х930 состоит из заряда и дополнительного заряда.
Заряд представляет собой навеску трубчатого пироксилинового пороха 12/1 массой 0,66 кг, размещенного в картузе.
Дополнительный заряд состоит из навески пороха, размещенного в картузе.
Воспламенитель 9Х295 вышибного заряда служит для воспламенения вышибного заряда и представляет собой навеску пороха, помещенную в герметичный алюминиевый корпус.
