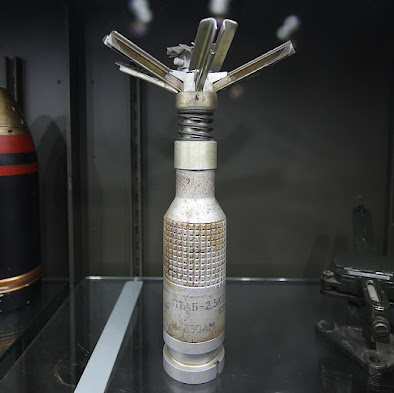

ПТАБ-2,5-1,5 (индекс УВ ВВС — 7-Т-118) — советская противотанковая авиационная бомба калибром 2,5 кг (в габаритах 2,5-кг авиабомбы) и массой 1,5 кг, предназначенная для поражения бронетехники с помощью кумулятивного эффекта.
Самая массовая авиабомба СССР в годы Великой Отечественной войны (в 1943—1945 гг. в армию поставлено 14,6 млн бомб). Разработчик — ЦКБ-22, конструктор И. А. Ларионов.
История
Практически сразу после нападения Германии на Советский Союз нашим ВВС срочно потребовалось достаточно эффективное оружие для борьбы с бронетанковой техникой. О важности этой проблемы говорит тот факт, что в первые месяцы боевых действий на охоту за танками противника «мобилизовали» практически все уцелевшие самолеты-истребители ВВС Красной Армии, вооружив их ракетно-осколочно-фугасными снарядами калибра 82 и 132 мм, а также фугасными авиабомбами калибром 50 кг. Между тем первый вариант вооружения оказался довольно дорогим, а второй - недостаточно эффективным. В виду «практически нулевой» точности стрельбы одиночными реактивными снарядами и бомбардировки 50-килограммовыми «фугасками» наскоро обученными летчиками ускоренных выпусков оба варианта вооружения оказались для руководства ВВС неприемлемыми. А кроме того, боезапас такого противотанкового оружия на борту оказался мал.
В августе 1941 г. к решению этой проблемы пришлось подключить конструкторов боеприпасов, работавших по трем направлениям - зажигательные средства, эффективно действующие по танкам, мощные осколочные авиабомбы, способные пробить осколками броню толщиной более 30 мм, и мелкие фугасные авиабомбы кумулятивного действия, пробивающие броню толщиной до 60 мм.
В результате этой работы в 1941-42 гг. на вооружение ВВС поступили зажигательные ампулы АЖ-2КС и осколочные авиабомбы АО-50-100сл. Однако эти средства оказались недостаточно эффективными в борьбе с танками. К примеру, осколочные авиабомбы пробивали броню заданной толщины только при разрыве на расстоянии не более 5 м. Штурмовик Ил-2 мог взять таких боеприпасов лишь четыре штуки, а при полете на большой скорости вероятность поражения цели была ничтожно малой.
Мелкие авиабомбы кумулятивного действия разрабатывали в ГСКБ-47, ЦКБ-22 и СКБ-35. Всего в течение 1942 г. авиаторы испытали противотанковые авиабомбы десяти различных конструкций. Наиболее эффективной оказалась авиабомба конструкции И.А. Ларионова, выполненная в габаритах калибра 10 кг. С учетом того, что штурмовики Ил-2 оснащали четырьмя кассетами КМБ для мелких бомб, комиссия рекомендовала автору уменьшить габариты боеприпаса до калибра 2,5 кг, что позволило бы увеличить боезапас машины почти в 4 раза и существенно повышало вероятность поражения целей.
В кратчайшие сроки - с декабря 1942 г. по апрель 1943 г. - противотанковые авиабомбы калибром 2,5 кг не только спроектировали и создали, но и испытали по полной программе. У боеприпасов, позже принятых на вооружение, корпуса и клепаные стабилизаторы перисто-цилиндрической формы изготавливали из листовой стали толщиной 0,6 мм. Для увеличения осколочного действия на цилиндрическую часть авиабомб дополнительно надевали стальную 1,5-мм рубашку. Сферическая головная часть корпуса боеприпаса была выполнена с радиусом, строго соответствовавшим оптимальному расстоянию для наиболее эффективного действия кумулятивного заряда.
Стабилизатор авиабомбы крепили с помощью специальной штампованной скобы корпусом донного взрывателя (при транспортировке эти функции выполняла пробка). Боевой заряд ПТАБ состоял из смесевого взрывчатого вещества ТГА, снаряженного через донное очко. Кроме того, в гнездо под взрывателем устанавливали дополнительный промежуточный детонатор в виде прессованной тетриловой шашки. Поскольку применяли ПТАБ, сбрасывая из кассет (главным образом, со штурмовиков) и бомбоотсеков, оснащать бугелями авиабомбы не требовалось.
На испытаниях установили, что авиабомбы конструкции ЦКБ-22 пробивают верхнее броневое покрытие немецких легких самоходных штурмовых орудий класса «Артштурм» толщиной 30-52 мм при встрече с преградой под углами 90, 45 и 30˚ к горизонту, а при меньших углах - только 30 мм. В большинстве случаев пробоины сопровождались отколом брони вокруг выходного отверстия.
В ходе испытаний на безотказность действия авиабомбами из кассет самолета Ил-4 бомбили одиночную наземную цель с высот 50-100 м на скорости 280 км/ч . Прямых попаданий не было, но все авиабомбы и их взрыватели действовали безотказно. На предыдущих испытаниях при прямом попадании в самоходку выломало угол брони размерами 200х300 мм и пробило отверстие 55х110 мм. И хотя габариты авиабомбы превышали допустимые на 1-4 мм, на основании результатов испытаний противотанковые кумулятивные авиабомбы ПТАБ-1,5 приняли на вооружение ВВС. В январе 1943 г. Научно-техническим журналом № 050 кумулятивной авиабомбе присвоили наименование ПТАБ-2,5-1,5 и утвердили номер чертежа 3-01217, а также индекс по ВВС - 7-Т-118.
По личному распоряжению И.В.Сталина, который был в курсе результатов испытаний, Государственный Комитет Обороны СССР принял этот боеприпас на вооружение, не дожидаясь оформления отчета по войсковым испытаниям, и распорядился начать его серийное производство. Рабочую документацию на изготовление авиабомбы и взрывателя разработали на заводах № 67 и 846 Наркомата боеприпасов. От народного комиссара боеприпасов Б.Л.Ванникова потребовали в срок до 15 мая изготовить 800 тысяч таких авиабомб с донными взрывателями АД-А. Снаряжали эти боеприпасы в Подмосковье на заводе № 12.
Этим же НТЖ донному взрывателю присвоили наименование АД-А, утвердив номер чертежа 3-01018 и индекс ВВС - 7-В-118. Для предохранения крыльчатки взрывателя от самопроизвольного свертывания на стабилизатор бомбы надевали специальный предохранитель из жестяной пластины квадратной формы с закрепленной на ней вилкой из двух проволочных усов, проходящих между лопастями. Встречным потоком воздуха его срывало после сбрасывания ПТАБ с самолета.
В 1943 г. только в период с мая по август промышленность изготовила 1612 тысяч авиабомб ПТАБ-2,5-1,5. Для создания фактора неожиданности по распоряжению Сталина авиабомбы поступали на полковые склады, но применять их до особого распоряжения было категорически запрещено. «Боевое крещение» ПТАБы получили 5 июля в ходе битвы под Курском. В тот день летчикам 291-й штурмовой авиационной дивизии полковника А.Н. Витрука в районе Воронежа за день удалось уничтожить 30 танков противника.
Штурмовики Ил-2 оснащали четырьмя крыльевыми контейнерами. В центральные умещалось по 72 таких боеприпаса, в крайние - по 68. По одной цели расходовали содержимое одного - двух контейнеров. Официально считается, что благодаря высокой эффективности новая авиабомба быстро завоевала у пилотов популярность. С ее помощью авиаторы успешно выводили из строя тяжелые немецкие танки и прочие бронецели, а также наносили большой урон открыто расположенным складам боеприпасов и горючего, автомобильному и железнодорожному транспорту противника. В Люфтваффе подобного боеприпаса не было.
Однако инженерный анализ показывает, что, несмотря на исключительные бронебойные способности, уничтожить танк можно было, лишь угодив авиабомбой в район боеукладки или бензобака. Мощного акустического удара, способного вывести из строя экипаж хотя бы на непродолжительное время, тогда быть не могло, поскольку машины не герметизировали. Если же прямым попаданием убить одного танкиста, это не решало всей проблемы. Основную часть площади машины составляли механизмы и агрегаты силовой установки и трансмиссии. Вывод их из строя лишь на время мог обездвижить танк, который если не добить, вскоре снова вступал в бой.
И все же такие боеприпасы следовало принимать на вооружение. С одной стороны, это был сильный психологический фактор воздействия на противника. С другой – при низкой себестоимости боеприпасов их можно было применять в большом количестве, которое в итоге, как известно, иногда переходит в качество.
За создание ПТАБ-2,5-1,5 конструктора И.А. Ларионова в январе 1944 г. наградили орденом Ленина, а в 1946 г. ему была присуждена Государственная премия СССР. В 1943 г. промышленность изготовила 6044 тысячи этих авиабомб, а в следующем году их выпуск достиг 6792 тысяч. Всего за годы войны было изготовлено 12370 тысяч ПТАБ-2,5-1,5.
Оснащать ПТАБ-2,5-1,5 предусматривалось двумя вариантами стальных переходных втулок для снаряжания авиабомб донными взрывателями разных типов, что требовало изготавливать различные донные части корпусов боеприпасов. Кроме того, на заводе № 67 разработали вариант более технологичной металлической штампованной втулки. Между тем боеприпас, созданный в спешке, имел несколько существенных недостатков. Какую-нибудь другую авиабомбу из-за этого либо оперативно доработали бы, либо просто не допустили к применению. Однако «крестным отцом» ларионовской ПТАБ был сам Сталин. Поэтому подвергать сомнению ее боевую эффективность было себе дороже.
Во второй половине 1943 г. в ходе промышленного производства ПТАБ-2,5-1,5, когда внутриполитические страсти вокруг этого боеприпаса поутихли, технологи механических и снаряжательных заводов предложили улучшить его конструкцию и упростить производство. В итоге на хвостовой части корпуса авиабомбы для предотвращения перемещения осколочной рубашки выполнили дополнительную зигу, разрешили использовать переходные втулки как из пластмассы, так и из алюминиевого сплава, а также внесли ряд менее существенных технологических новшеств.
Много внимания конструкторы уделили отказам в действии взрывателей из-за заклинивания крыльчаток взрывателей в цилиндрическом стабилизаторе. В качестве временной меры главный инженер ВВС разрешил отгибать лопасти крыльчаток вниз, чтобы увеличить величину зазора между ними и стабилизатором. Однако это не лучшим образом сказывалось на безотказности взведения взрывателей. В итоге у всех авиабомб новой модели заказчик потребовал проверять на снаряжательных заводах «центричность» (цилиндричность и соосность корпуса авиабомбы и стабилизатора) и испытывать их на способность пробить 60-мм броню (5 авиабомб от партии в 100.000 штук).
После утверждения всех этих изменений Научно-технический журнал ВВС № 090 от 1943 г. присвоил боеприпасам номер чертежа 3-01278 и индекс 7-Т-118. Утвержденные ранее авиабомбы с производства сняли. В 1945 г. в связи с введением на вооружение для противотанковых авиабомб кумулятивного действия нового взрывателя АДЦ документацию на производство ПТАБ чертежа 3-01278 пересмотрели. Дело в том, что хвостовики взрывателей АДЦ и АД-А отличались, что потребовало изменить конструкцию детонаторной шашки. Кроме того, для надежности свертывания крыльчатки необходимо было увеличить внутренний диаметр цилиндра стабилизатора и его зиги (ребра жесткости) «делать по наружному диаметру», то есть выдавленными наружу.
В ГСКБ-47, уточнив характеристики бронеплит, поставляемых для контрольных испытаний авиабомб, в конструкцию ПТАБ внесли изменения. Во-первых, резьба у пластмассовых переходных втулок под взрыватель при ускоренной сушке окрашенных узлов зачастую коробилась и крошилась, отчего стабилизатор на корпусе держался непрочно. В итоге от использования деталей из волокнистого пластика пришлось отказаться. Во-вторых, из-за большого процента брака механических заводов в Наркомате боеприпасов сослались на трудности центровки полностью собранных боеприпасов и добились ослабления этих требований. Теперь заводчанам разрешили проверять «цилиндричность» отдельно корпусов авиабомб и их стабилизаторов. В-третьих, конструкторы уточнили длину авиабомбы (351-358 мм вместо 355-361 мм) и прочее. В производстве новой ПТАБ-2,5-1,5 присвоили номер чертежа 3-01548, а выпуск боеприпасов прежней модели полностью прекратили. Однако в связи с окончанием Великой Отечественной войны в массовое производство их так и не запустили.
При загрузке авиационных бомбовых кассет или бомбоотсеков на самолетах ПТАБ укладывали в горизонтальном положении головными частями назад по полету. И лишь только бомбовые кассеты АБК-3 на дальних бомбардировщиках Ил-4 позволяли разместить их вертикально головными частями вверх.
Характеристики ПТАБ-2,5-1,5 чертежа 3-01548 1944 г:
Общая длина: 355...358 мм.
Диаметр корпуса: 66 мм
Размах оперения: 85 мм
Масса:
- неокончательно снаряженной (без взрывателя) - 1,37 кг.
- неснаряженной - 0,75 кг.
- ВВ - 0,62 кг.
Используемые взрыватели (1 шт.) - АД-Ц.
Бронепробиваемость – 60 мм при угле встречи 30° и 100 мм при 90°.
Источники:
1. Е. Пырьев, С. Резниченко. Бомбардировочное вооружение авиации России 1912-1945 гг.
