Взрыв любого ядерного заряда начинается с цепной реакции деления атомных
ядер. Первоначально энергия при ядерных взрывах выделяется в виде кинетической
энергии образовавшихся частиц (осколков деления, нейтронов, альфа-частиц и др.)
и энергии гамма-квантов.
Указанные частицы и гамма-кванты, взаимодействуя с атомами
непрореагировавшей части вещества заряда, передают им большую часть своей
энергии, в результате чего температура в зоне ядерной реакции в зависимости от
ее типа и общей выделившейся энергии повышается до нескольких десятков
миллионов градусов.
При такой температуре вещество заряда и элементы конструкции боеприпаса
мгновенно превращаются в ионизированный газ (плазму). В момент образования этот
газ занимает ограниченный объем (объем боеприпаса) и давление в нем составляет
несколько десятков миллионов атмосфер.
Часть нейтронов и гамма-квантов, образующихся в процессе ядерной реакции
(мгновенные нейтроны и гамма-излучение), выходят за пределы зоны взрыва. Их
поток вместе с образующимися при радиоактивном распаде продуктов деления нейтронами
(их называют запаздывающими) и гамма-излучением (его называют осколочным), а
также гамма-излучением, возникающим в результате взаимодействия нейтронов с
веществами боеприпаса и окружающей средой, представляет собой характерный для
ядерного взрыва поражающий фактор, который называется проникающей радиацией.
Образовавшийся в результате ядерной реакции ионизированный газ (плазма)
испускает интенсивный поток рентгеновского излучения и, расширяясь, создает
газовый поток, который представляет собой разлетающиеся с большой скоростью
продукты взрыва заряда и испарившиеся вещества боеприпаса. Рентгеновское
излучение и газовый поток в зависимости от окружающей зону взрыва среды могут
проявлять себя как самостоятельные поражающие факторы или в результате передачи
своем энергии окружающей зону взрыва среде вызывать формирование других
поражающих факторов.
Развитие ядерного взрыва, около 0,03 с после детонации
Радиоактивные продукты, образующиеся в результате цепной реакции деления
атомных ядер (осколки деления, радиоактивные изотопы, возникающие при
взаимодействии нейтронов с атомами неразделившегося урана или плутония и материалов
боеприпаса), а также радиоактивные изотопы, образующиеся под действием испускаемых
при ядерной реакции нейтронов на элементы окружающей среды, могут создать радиоактивное
заражение атмосферы, местности и акватории.
Итак, энергия из зоны ядерной реакции независимо от среды, в которой
происходит взрыв, уносится проникающей радиацией, рентгеновским излучением,
газовым потоком и радиоактивными продуктами. Ее распределение между указанными
факторами зависит от конструктивных особенностей ядерного заряда и боеприпаса в
целом. При взрыве атомного и обычного термоядерного боеприпасов это
распределение энергии ориентировочно характеризуется следующими данными:
- проникающая радиация 5%;
- радиоактивные продукты 10%;
- рентгеновское излучение и газовый поток 85%.
В результате взаимодействия проникающей радиации, рентгеновского
излучения и газового потока с окружающей зону взрыва средой (воздух, грунт,
вода) происходят характерные для каждой среды физические процессы,
обусловливающие внешнюю картину и поражающие факторы взрыва.
В зависимости от свойств окружающей зону взрыва среды различают
воздушные, подземные, наземные, подводные, надводные и высотные ядерные взрывы.
Воздушный взрыв
Воздушными ядерными взрывами называются взрывы, для которых средой,
окружающей зону взрыва, является воздух. Практически к воздушным относятся
взрывы в атмосфере на высотах:
где q — мощность взрыва, т.
Физические процессы, сопровождающие воздушные ядерные взрывы,
обусловливаются взаимодействием проникающей радиации, рентгеновского излучения
и газового потока с воздухом.
Проникающая радиация и рентгеновское излучение, выходящие из зоны
реакции, вызывают возбуждение и ионизацию атомов и молекул окружающего воздуха.
Возбужденные атомы и молекулы при переходе в основное состояние испускают кванты
света, в результате чего возникает так называемая область начального свечения
воздуха. Это свечение носит люминесцентный характер (свечение холодного
воздуха). Его длительность не зависит от мощности взрыва и составляет приблизительно
десять микросекунд, а радиус области начального свечения воздуха равен примерно
300 м.
Взрыв Wasp Prime на полигоне в Неваде 29 марта 1955 года, мощность 3,2 кт, высота взрыва 225 м
В результате взаимодействия гамма-излучения с атомами воздуха образуются
высокоэнергетические электроны, движущиеся преимущественно по направлению
движения гамма-квантов, и тяжелые положительные ионы, практически остающиеся на
месте. Вследствие такого разделения положительных и отрицательных зарядов
возникают электрические и магнитные поля — электромагнитный импульс (ЭМИ),
который проявляет себя как поражающий фактор ядерного взрыва.

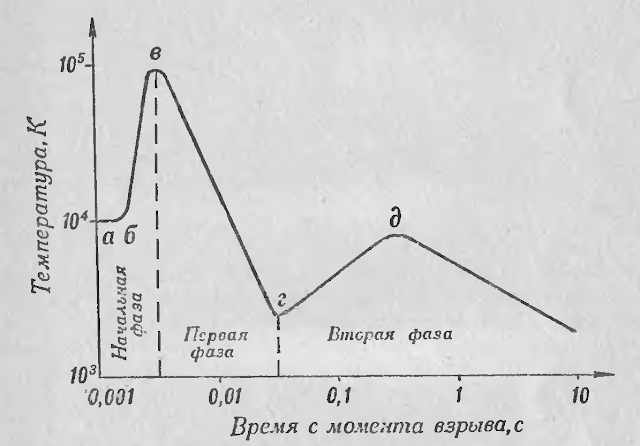

Рис. 2.1. Зависимость яркостей температуры светящейся области от времени
В электромагнитный импульс и в начальное свечение воздуха
трансформируется незначительная доля энергии взрыва. Одновременно с ионизацией
прилегающего к зоне реакции воздуха происходит его прогрев рентгеновским
излучением. В результате этого начинается формирование светящейся области,
представляющей собой плазменное образование нагретых до высоких температур
воздуха и паров материалов конструкции боеприпаса (продуктов взрыва).
За время существования светящейся области температура внутри ее
изменяется от миллионов до нескольких тысяч Кельвинов (рис. 2.1). В развитии
светящейся области различают три фазы: начальную, первую и вторую. Длительность
каждой из них зависит от мощности взрыва: чем больше мощность взрыва, тем они
длительнее. Продолжительность начальной фазы составляет доли миллисекунд,
первой — от нескольких миллисекунд до сотен миллисекунд, второй — от десятых
долей секунды до десятков секунд.
Начальной фазой называют период развития светящейся области с момента
образования до тех пор, пока распространение ее границы происходит в результате
послойного прогрева окружающего зону ядерной реакции холодного воздуха сначала
рентгеновским излучением, а затем, когда температура несколько снизится,
лучистым прогревом.
Явление расширения границы светящейся области в неподвижном воздухе в результате
послойного лучистого прогрева называют тепловой волной. Передняя граница
тепловой волны называется фронтом.
Взрыв Charlie на полигоне в Неваде 22 апреля 1952 года, мощность 31 кт, высота взрыва 1050 м
Высокая температура внутри охваченной тепловой волной области в тонком
наружном слое резко уменьшается до температуры окружающего холодного воздуха.
Такой перепад температуры обусловливает возникновение около фронта тепловой
волны больших градиентов давления. На границе области, охваченной тепловой
волной, накапливаются гидродинамические возмущения, вследствие чего внутри
светящейся области зарождается ударная волна, которая представляет собой резкое
сжатие среды, распространяющееся со сверхзвуковой скоростью.
Некоторое время ударная волна распространяется внутри светящейся области,
так как скорость лучистого прогрева, которая определяет движение границы
светящейся области, больше, чем скорость ударной волны. По мере охлаждения
светящейся области скорость распространения тепловой волны уменьшается быстрее,
чем скорость распространения ударной волны. При температуре 300 тыс. К они
становятся равными, а при температуре меньшей 300 тыс. К скорость ударной волны
становится больше скорости тепловой волны, и ее передняя граница (фронт)
выходит вперед.
Момент выхода фронта ударной волны на поверхность светящейся области является
окончанием начальной фазы ее развития и началом первой фазы.
Яркостная температура светящейся области в начальной фазе некоторое время
остается равной 10 тыс. К (рис. 2.1, участок аб). Это объясняется тем, что
воздух, нагретый до 10 тыс. К, полностью поглощает излучение внутренних более
нагретых слоев. При подходе фронта воздушной волны к границе светящейся области
оптическая толщина экранирующего слоя уменьшается и ее яркостная температура
увеличивается за счет излучения сильно нагретого воздуха во фронте ударной
волны (рис. 2.1, участок бв). В момент выхода фронта ударной волны на
поверхность светящейся области, ее яркостная температура становится практически
равной температуре воздуха во фронте ударной волны (рис. 2.1, точка в).
Первой фазой называют период развития светящейся области, в течение
которого ее границей и источником интенсивного светового излучения является
фронт воздушной ударной волны.
В этот период ударная волна полностью экранирует излучение, идущее из
внутренних более горячих слоев светящейся области. При этом в то время, когда
температура воздуха во фронте выше 10 тыс. К, экраном является сам фронт, а при
более низких температурах, когда фронт прозрачен, экранирование излучения
внутренних слоев продолжается окислами азота, образовавшимися за фронтом
ударной волны.
Взрыв Cherokee, атолл Бикини, 20 мая 1956 года, мощность 3,8 Мт, высота взрыва 1320 м
С течением времени фронт воздушной ударной волны перестает светиться и
начинает отрываться (удаляться) от светящейся области. Момент отрыва воздушной
ударной волны от светящейся области считают окончанием первой фазы ее развития
и началом второй.
Второй фазой называют период развития светящейся области, в течение
которого источником светового излучения является нагретый воздух за прозрачным
фронтом ударной волны.
В этой фазе светящаяся область начинает подниматься (всплывать)
вертикально вверх, вовлекая в себя окружающий воздух; яркостная температура
сначала возрастает (рис. 2.1, участок гд), достигает максимума, равного 8—10
тыс. К, а затем уменьшается; свет излучается не только поверхностью светящейся
области, но и всем ее объемом.
По мере остывания светящейся области ее свечение прекращается, пары
конденсируются, она превращается в облако взрыва, представляющее собой
клубящуюся массу воздуха, перемешанную с отвердевшими частицами продуктов
взрыва, окислами азота воздуха, каплями воды и частицами грунтовой пыли.
На вторую фазу приходится основная доля энергии светового излучения (до
98%). Форма светящейся области во второй фазе зависит от высоты взрыва. При
высоком воздушном взрыве:
близка к сфере. Светящаяся
область низкого воздушного взрыва:
в результате деформации ударной волной,
отраженной от поверхности земли, имеет вид сферического сегмента.
Время свечения и диаметр светящейся области зависят от мощности взрыва:
Мощность:
|
Сверхмалая
менее 1 кт |
Малая
1—10 кт |
Средняя
10—100 кт |
Большая
100—1000 кт |
Сверхбольшая
свыше 1 Мт |
Диаметр огненного
шара
|
50—200 м
|
200—500 м
|
500—1000 м
|
1000—2000 м
|
свыше 2000 м
|
Максимум свечения
|
до 0,03 сек
|
0,03—0,1 сек
|
0,1—0,3 сек
|
0,3—1 сек
|
1—3 сек и более
|
Время свечения
|
0,2 сек
|
1—2 сек
|
2—5 сек
|
5—10 сек
|
20—40 сек
|
Высота «гриба»
|
менее 3,5 км
|
3,5—7 км
|
7—12,2 км
|
12,2—19 км
|
свыше 19 км
|
Высота облака
|
менее 1,3 км
|
1,3—2 км
|
2—4,5 км
|
4,5—8,5 км
|
свыше 8,5 км
|
Диаметр облака
|
менее 2 км
|
2—4 км
|
4—10 км
|
10—22 км
|
свыше 22 км
|
Световое излучение ядерного взрыва по своей природе является в основном
тепловым и проявляет себя как мощный поражающий фактор. При атомном и обычном
термоядерном взрывах в воздухе в световое излучение трансформируется около 35%
их энергии.
Вспышка взрыва Царь-бомбы сразу после отделения ударной волны. Диаметр шара в это время около 5,5 км, а через несколько секунд будет около 10 км.
Воздушная ударная волна, возникшая при развитии светящейся области,
распространяется со сверхзвуковой скоростью. Она является одним из основных
поражающих факторов ядерного взрыва. В воздушную ударную волну трансформируется
примерно 50% энергии воздушного взрыва атомного и обычного термоядерного
заряда.
Образовавшееся в результате увеличения и охлаждения светящейся области
облако взрыва вначале имеет красный или красновато-коричневый цвет, затем, по
мере увеличения количества капель воды, он становится белым.
С возрастанием высоты подъема облако взрыва за счет вовлечения в себя
окружающего воздуха и действия аэродинамических сил увеличивается по размерам и
массе, из сферы оно превращается в вихревой тороид. По мере подъема происходят
выравнивание плотности и температуры внутри и вне облака, подъемная сила
исчезает и его подъем прекращается.
Максимальная высота подъема облака при ядерных взрывах средней мощности
8—12 км. На этой высоте горизонтальный размер облака достигает 5—9 км. Облако сверхмощного
термоядерного взрыва может подняться в стратосферу на высоту 25 км, его
горизонтальный размер в этом случае может достигнуть десятков километров.
Облако взрыва радиоактивно. При подъеме и после стабилизации высоты
подъема облако под действием воздушных течений переносится на большое
расстояние и рассеивается. Во время движения облака содержащиеся в нем
радиоактивные продукты, смешавшись с пылью и каплями воды, постепенно выпадают
и вызывают радиоактивное заражение атмосферы и местности.
Поскольку облако ядерного взрыва радиоактивно и, кроме того, может оказывать
аэродинамическое, тепловое и эрозионное (абразивное) действие на летательные
аппараты, а также затруднять работу радиолокационных станций, его рассматривают
как поражающий фактор ядерного взрыва.
В результате воздействия на грунт светового излучения, ударной волны и
воздушных потоков, следующих за ней, а также воздушных потоков, появляющихся
вследствие подъема сначала светящейся области, а затем облака взрыва, образуется
приземный запыленный слой атмосферы.
Приземный запыленный слой существует десятки минут. Его максимальный
диаметр зависит от мощности и высоты взрыва, свойств грунта, характера
местности и растительного покрова в районе эпицентра взрыва.
Одновременно с приземным запыленным слоем атмосферы вследствие
всасывающего эффекта, возникающего в районе эпицентра взрыва в результате
подъема сначала светящейся области, а затем облака взрыва, а также
конвективного теплообмена воздуха с неравномерно нагретой световым излучением
поверхностью земли, образуется пылевой столб — восходящий поток воздуха с
частицами грунта.
Пылевой столб имеет темно-коричневый цвет — цвет грунта в районе
эпицентра взрыва. При взрыве на высоте:
пылевой столб догоняет облако и соединяется с
ним. В этом случае в облако взрыва вносятся грунтовые частицы, оно приобретает
коричневый цвет. Если:
то пылевой столб не соединяется с
облаком взрыва и оно практически не содержит грунтовых частиц.
Низкий воздушный взрыв Upshot-Knothole Grable 15 кт на высоте 159 м:
Начало взрывов одинаково:
Уход ударной волны от шара:
Волна пришла на поверхность:
Шар отскакивает от земли…
и переходит в купол:
Пылевые образования (приземный запыленный слой атмосферы и пылевой столб)
могут оказывать аэродинамическое, тепловое и эрозионное (абразивное) действие
на летательные аппараты, затруднять работу радиолокационных станций, выводить
из строя фильтровентиляционные системы. Поэтому пылевые образования
рассматривают как поражающий фактор ядерного взрыва.
К концу своего развития внешняя картина воздушного ядерного взрыва
приобретает грибовидный вид. Поражающими факторами воздушного ядерного взрыва являются:
воздушная ударная волна, световое излучение, проникающая радиация,
электромагнитный импульс, облако взрыва, ионизация и радиоактивное заражение
атмосферы. Кроме того, при воздушном взрыве над сушей могут возникать пылевые
образования, слабое радиоактивное заражение местности, а также слабые
механические колебания грунта (сейсмовзрывные волны), образующиеся в результате
воздействия на него воздушной ударной волны.
Взрыв Encore на полигоне в Неваде 8 мая 1953 года, мощность 27 кт, высота взрыва 738 м
Источники:
Ядерное оружие. Пособие для офицеров. Москва, Воениздат, 1987
Комментариев нет:
Отправить комментарий
